气动隔膜泵原理动态图

作者:迪迪爱丝儿  来源:www.qz0577.com  更新时间:2020-6-18 14:54:15  点击次数:

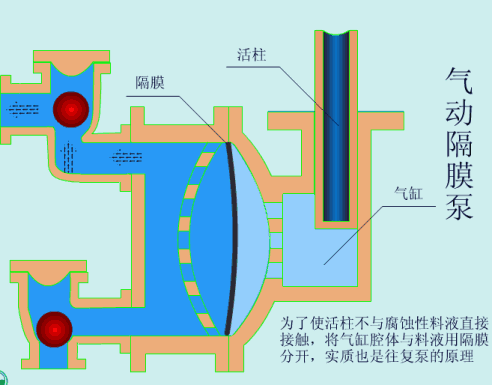

  气动隔膜泵原理动态图
气动隔膜泵原理动态图展示
  气动隔膜泵工作原理是:压缩空气为动力。
  概念:
  气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
  特点:
  这种泵的主要特点气动隔膜泵,不锈钢气动隔膜泵,QBY气动隔膜泵。气动隔膜泵,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。有塑料、铝合金、铸铁、不锈钢四种材质,是一种新型输送机械。
  拓展资料:
  气动隔膜泵是一种以压缩空气为动力,由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于气动隔膜泵工作原理的特点,因此气动隔膜泵具有以下特点:
  (1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
  (2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花。
  (3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
  (4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送。
  (5)流量可调节,可以在物料出口处加装节流阀来调节流量。
  (6)具有自吸的功能。
  (7)可以空运行,而不会有危险。
  (8)可以潜水工作。
  (9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性的到粘稠的。
  (10)没有复杂的控制系统,没有电缆、保险丝等。
  (11)体积小、重量轻,便于移动。
  (12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
  (13)泵始终能保持高效,不会因为磨损而降低。
  (14)百分之百的能量利用,当关闭出口,泵自动停机,不存在设备移动、磨损、过载、发热。
  (15)没有动密封,维修简便避免了泄漏,工作时无死点。

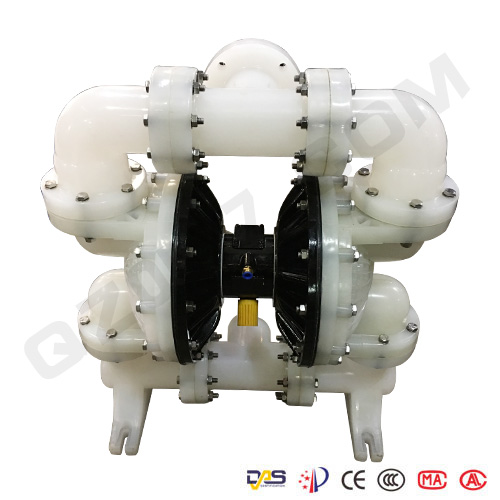

启正泵业-QBY-100工程塑料气动隔膜泵
  公共特性
  1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
  2、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低,第三、流体不会过热因为隔膜泵对流体的搅动最小。
  3、在工地恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
  4、另外气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
  5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
  6、气动隔膜泵可用于输送化学性质比较不稳定的流体。
  气动隔膜泵在工业领域的作用是巨大的,很多难以人类手工完成的都可以通过气动隔膜泵来完成,间接的保证了员工的工作安全。

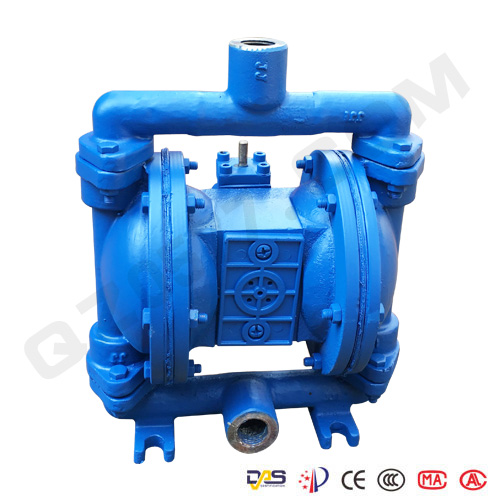

启正泵业-QBY-10不锈钢气动隔膜泵
  使用优点
  气动单向隔膜泵具有质量可靠使用寿命长、噪音低、震动小、永不死机、做工精细等六大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
  1、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
  2、气动单向隔膜泵不需灌引水,吸程高达8.8米,扬程达84米,出口压力≧8.4bar;
  3、气动单向隔膜泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
  4、扬程、流量可通过气阀开度实现无级调节(气压调节在1-8.4bar之间);
  5、可以浸没在介质中工作;
  6、不必用电,在易燃、易爆场所使用安全可靠;
  7、气动隔膜泵结构简单、易损件少,结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
  9、气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;
  10、可输送较粘的液体(粘度在25000厘泊以下)。
