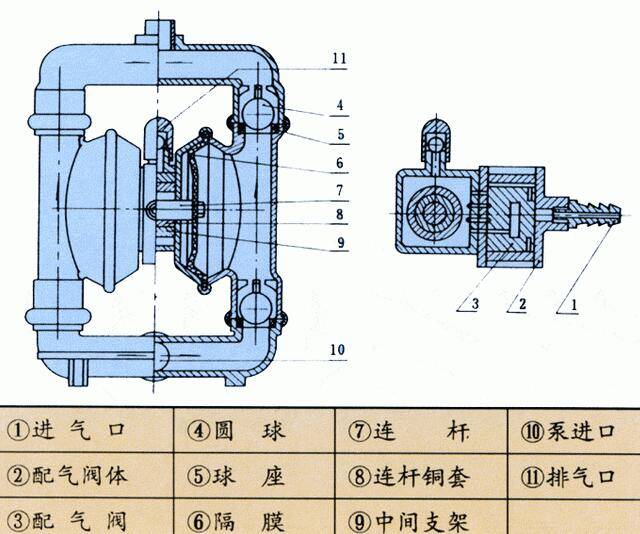

气动隔膜泵分解图

气动隔膜泵分解图

气动隔膜泵分解图

　　1、上盖和下盖

　　本产品配有上下盖，适用于同时输送两种介质。出口位于中间。该产品采用低脉冲生产，设计有三段，便于安装灵活方便。

　　2、四螺栓连接

　　四螺栓连接使密封性能出色。凭借最佳的自吸能力，气动隔膜泵的空气消耗降至最低。

　　3、流体室

　　流体室由优质材料制成，具有增强的结构强度。即使在恶劣环境下使用，我们的产品也可以长期使用。

　　4、气动马达

　　气动马达可以由铝合金或不锈钢制成。此外，我们还提供一体式塑料气动马达。

　　5、硬件

　　为避免生锈和腐蚀，我们为此铸铁隔膜泵选择不锈钢五金件。因此，将来的维护更容易。

　　6、阀球

　　气动隔膜泵的阀球采用特殊机器进一步加工，精度高，防漏性能优异。

　　7、先导空气阀

　　先导气阀采用改性材料制成，具有良好的耐腐蚀性和自润滑性。空气阀没有死点。阀门不需要润滑，消耗的空气更少。

　　8、连杆

　　连杆采用＃321不锈钢制造，具有良好的耐腐蚀性，耐磨性和自润滑性。特别研磨，表面具有较低的摩擦系数。

　　9、隔膜保护块

　　铝合金或不锈钢隔膜保护块采用一体化结构设计。它有效地防止液体泄漏。此外，塑料隔膜保护块内衬网状不锈钢板，耐高温和耐高压。

　　10、隔膜

　　可以精确计算移动距离。采用进口材料制成，气动隔膜泵的隔膜应力降至最低，延长了使用寿命。
