电动隔膜泵的工作原理

　　电动隔膜泵的工作原理

　　电动隔膜泵工作原理：电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀，隔膜的运动，造成工程腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

　　电动隔膜泵有其中四种材质：塑料、铝合金、铸铁、不锈钢

　　电动隔膜泵,DBY电动隔膜泵,DBY隔膜泵

　　一、电动隔膜泵结构图及工作原理概述

　　电动隔膜泵是博禹参照进口同类电动隔膜泵样机、结合自身产品的优点，优化改进而成更为理想的电动隔膜泵产品，相关性能参数完全达到进口隔膜泵的参数。

　　二、DBY隔膜泵优点

　　DBY电动隔膜泵在流量0.5～20m3/h、扬程O～30m范围内均可调节大小，口径l0～l00mm。根据所抽送的介质，过流部件可选用铸铁、不锈钢、衬胶等。隔膜分为氯丁橡胶、氟橡胶、丁qing橡胶、聚四氟乙烯等，可以满足不同用户的要求。

　　三、DBY型隔膜泵特点：

　　1、电动隔膜泵可以输送任何流动的液体，也能输送一些不容易流动的介质，输送可靠。

　　2、可以不用灌引水，而且有自吸能力，自吸能力可达5m，所以安装时进口不需要底阀，只要进口管直接伸人介质中，就可以使用，安装及其方便。

　　3、电动隔膜泵通过性能好，且输送介质流动平稳。允许有颗粒介质通过，DN100口径的zui大通过颗粒直径可以10mm，这是一般离心泵类所不能达到的。

　　4、无泄漏。由于隔膜将输送的介质和传动机械件分开．使得介质绝对不会泄漏，此性能可被广泛应用于抽送有毒、易挥发或腐蚀性介质的场合，鼠不会造成环境污染和人身安全。

　　5、使用寿命长。因泵本身无轴封，在运行过程中磨损相对减少，使得整机使用寿命大大增加。

　　6、由于该结构紧凑，而且将转动变为滑动，使得整机运行噪声低、振动小。

　　7、可输送较高黏度的介质而不影响泵的性能。

　　四、DBY隔膜泵主要用途：

　　1、能输送含有毒性的介质和易燃易挥发的液体。

　　2、选用不锈钢材质的泵体、四氟膜片及球和球座也可以输送含有强酸、强碱、强腐蚀性的液体。

　　3、也可已输送100℃以内的高温介质。

　　4、而且也作为各种压滤机前级送压设备作为压滤机专用泵使用。

　　5、作为热水回收及循环之用。

　　6、电动隔膜泵也可以作为油罐车、油库、油品的装卸之用能输送各类油类介质。

　　7、电动隔膜泵可以用作食品行业例如吸果汁、土豆泥、巧克力等。

　　8、输送油漆、树胶、颜料粘合剂。

　　9、各种橡胶、浆乳胶、有机溶剂、填料。

　　10、用泵为油轮驳船清仓吸取仓内污水及剩油。

　　12、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

　　13、各种特殊介质的吸送。

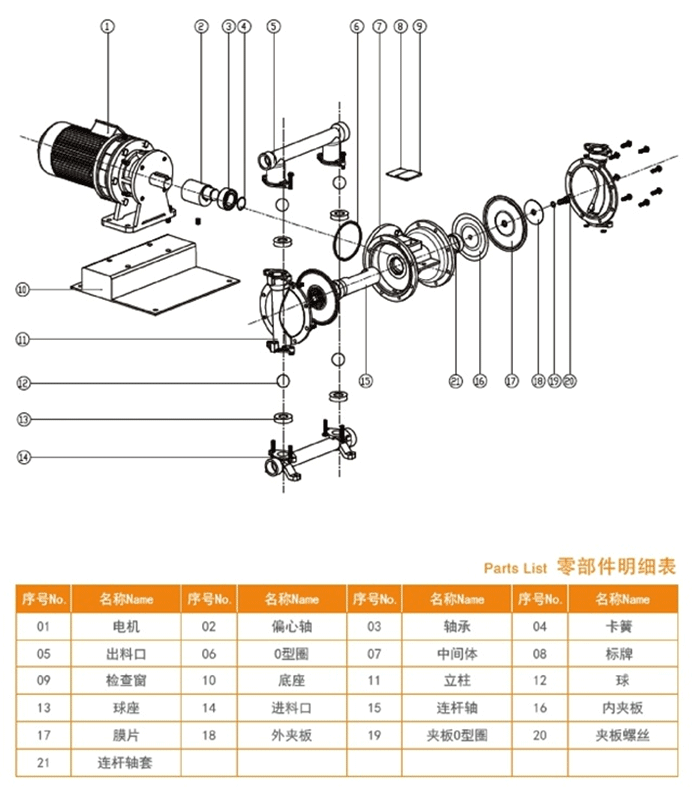

　　五、电动隔膜泵结构图及工作原理（电动隔膜泵结构图）

　　DBY型隔膜泵工作原理是采用摆线针轮减速机传动，通过曲轴滑块几个带动隔膜片作来回往复工作，使泵腔里面的的液体不断的被吸进来和输送出去。

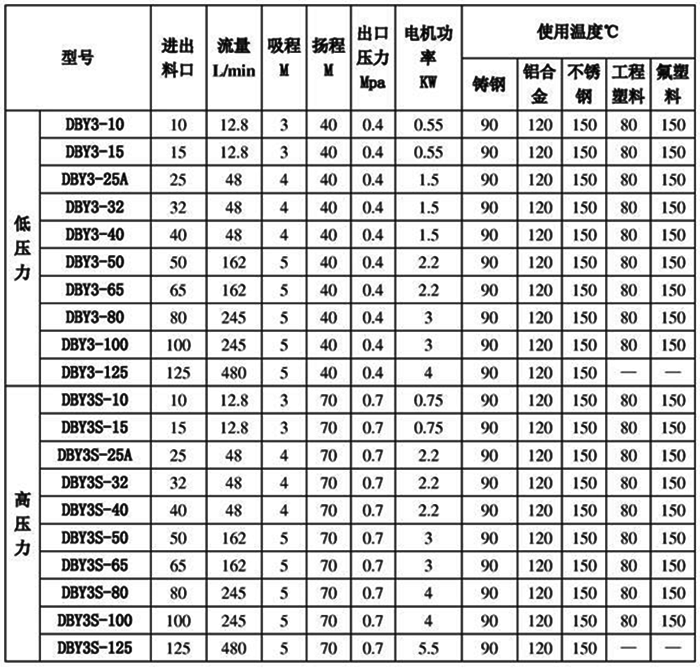

　　八、DBY型隔膜泵型号参数
