油厂常用泵——隔膜泵

作者:迪迪爱丝儿  来源:www.qz0577.com  更新时间:2020-7-7 10:23:58  点击次数:

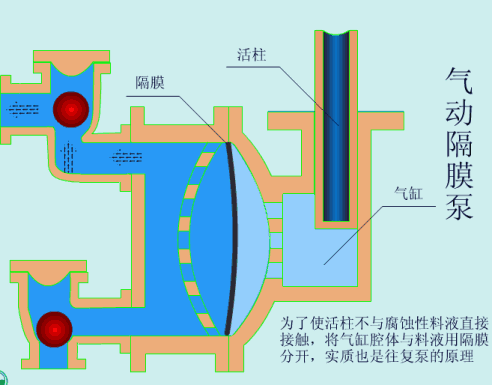

  隔膜泵实际上就是栓塞泵,是借助薄膜将被输液体与活柱和泵缸隔开,从而保护活柱和泵缸。隔膜左侧与液体接触的部分均由耐腐蚀材料制造或涂一层耐腐蚀物质;隔膜右侧充满水或油。
  隔膜泵常用于芝麻酱、小磨湿麻渣的输送和芝麻油脱蜡环节。低剪切力不会破坏晶体,运行稳定。
  优点:
  1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
  2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动最小。
  3、在工地恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
  4、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为隔膜泵的剪切力低,对材料的物理影响小。
  5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
  6、或是一些试验中保证没有杂质污染原料。
  另外,隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
  材质:
  气动隔膜泵材质:塑料、铝合金、铸铁、不锈钢、特氟龙。
  电动隔膜泵材质:塑料、铝合金、铸铁、不锈钢。
  隔膜泵膜片根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等安置在各种特殊场合,用来抽送各种介质以满足需要。
  组合形式:
  组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)
  考虑因素:a)工艺生产安全;b)介质的特性;c)保证产品质量,经济损失最小。
  选择方式:
  阀体类型是隔膜泵选择中最重要的环节。隔膜泵阀体种类很多。
  (1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
  (2)耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时。
  (3)耐腐蚀:由于介质具有腐蚀性,在能满足调节功能的情况下,尽量选择结构简单阀门。
  (4)介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
  工作原理:

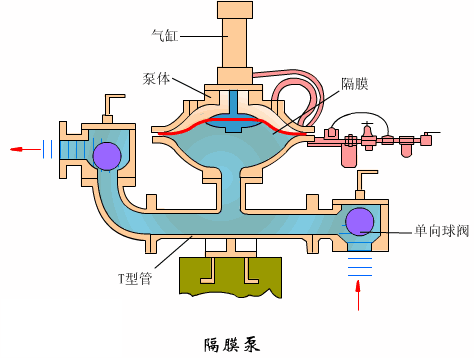

  隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。
  气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构,它的传动形式有机械传动、液压传动和气压传动等,其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成,其中,由曲轴连杆,柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。
  隔膜泵工作时,曲柄连杆机构在电动机的驱动下,带动柱塞作往复运动,柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜,使隔膜来回鼓动。
  气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开,当隔膜片向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。
  隔膜片要有良好的柔韧性,还要有较好的耐腐蚀性能,通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的,一般称为膜片限制器。气动隔膜泵的密封性能较好,能够较为容易地达到无泄漏运行,可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。
  在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。
  输送介质:
  1.芝麻酱、花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
  2.泵吸油漆、树胶、颜料。
  3.粘合剂和胶水、全部种类可用泵吸取。
  4.各种瓦、瓷、砖器及陶器釉浆。
  5.油井钻好后,用泵吸沉积物及灌浆。
  6.泵吸各种乳化剂和填料。
  7.泵吸各种污水。
  8.用泵为油轮,驳船清仓吸取仓内污水。
  9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
  10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。
  11.泵吸水泥灌浆及灰浆,各种橡胶浆。
  12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
  13.各种剧毒、易燃、易挥发液体。
  14.各种强酸、强碱、强腐蚀液体。
  15.各种高温液体最高可耐150度。
  16.作为各种固液分离设备的前级送压装置。
  注意事项:
  使用气动隔膜泵操作运行时要注意以下几点:
  1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。
  2、进气压力不要超过泵的最高允许使用压力,高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
  3、保证泵压的管道系统能承受所达到得最高输出压力,保证驱动气路系统的清洁和正常工作条件。
  4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失,根据需要使用足够大截面积的导线,把泵上的接地螺钉妥善可靠接地。
  5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
  6、紧固好泵及各连接管接头,防止因振动撞击擦产生静电火花。使用抗静电软管。
  7、要周期性的检查和测试接地系统的可靠性,要求接地电阻小于100欧姆。
  8、保持良好的排气和通风、远离易燃易爆和热源。
