气动隔膜泵隔膜维修具体步骤_图文

作者:bsdnlm  来源:启正隔膜泵  更新时间:2020-6-18 15:06:02  点击次数:
  前言:气动隔膜泵隔膜损坏是可以维修的,如须维修隔膜,先关闭吸入口,在关闭泵的排出管道,关闭压缩气源,排空泵内压力,并切断泵的气源,将泵内的残留液体排净。本文主要为大家介绍维修的具体步骤。

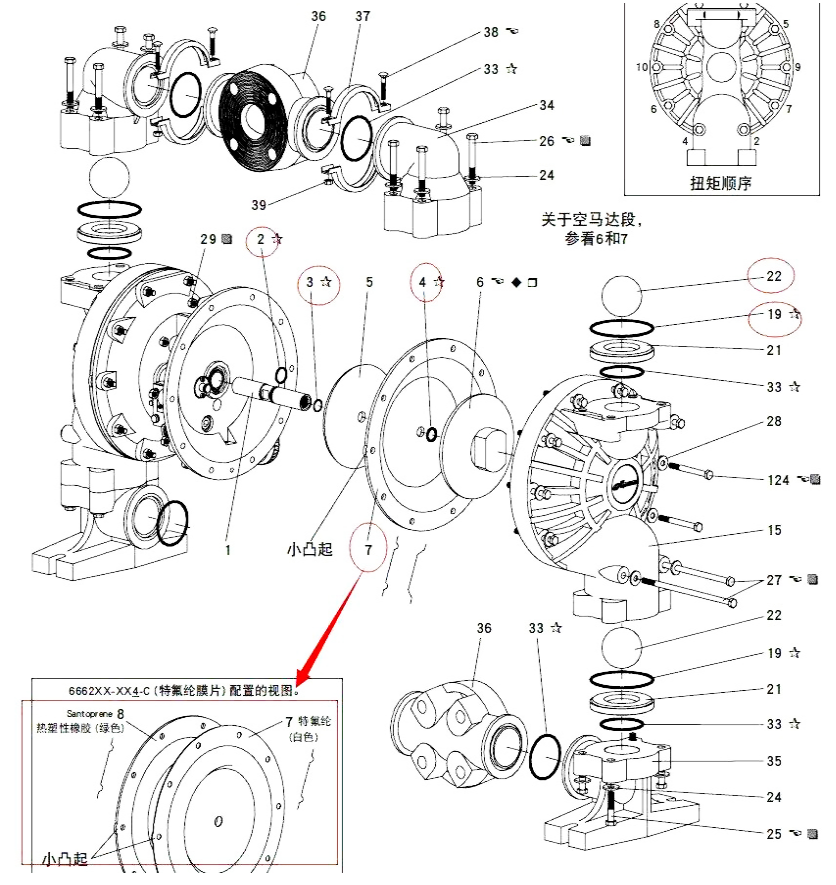

气动隔膜泵隔膜维修
  气动隔膜泵隔膜维修具体步骤
  1、拆下上下盖
  采用扳手或套简,拆下将上下盖固定在流体腔上的16个螺栓,随后,移去上下盖。
  2、拆下流体腔
  采用扳手货套简,拆下将流体腔,隔膜和空气腔固定在一起的16个螺栓,随后,移去流体腔。
  3、拆下隔膜组件
  采用扳手或套简,通过逆时针转动,从隔膜连杆轴上拆下隔膜组件(外护块,隔膜,内护块),随后,检查隔膜是否出现切口,戳孔,磨损或化学腐蚀,如果必要,须更换隔膜。
  4、安装隔膜
  将外护块的螺栓插入隔膜与内互块的中心孔,外护块的螺栓按顺时针方向攻入连杆轴两端的螺纹孔内,直到内护块与连接轴端齐平,然后,将连杆轴插入泵的中间体并穿出,将另一侧的隔膜组件螺栓也按顺时针方向将外护块螺栓拧紧,将隔膜组件固定在连杆轴上。
  5、重新组装泵
  采用螺栓将两侧的流体腔固定在泵上,采用螺栓将上下盖重新安装到泵上,重新连接,使泵恢复正常运转。
