气动单向隔膜泵

作者:泵友圈  来源:www.qz0577.com/  更新时间:2020-5-14 15:17:23  点击次数:
   气动单向隔膜泵
  隔膜泵又称控制泵,是执行器的主要类型,通过接受调制单元输出的控制信号,借助动力操作去改变流体流量。气动单向隔膜泵一般由执行机构和阀门组成。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
  进出口管径:10 12 20(mm)
  工作气压:0.2-0.5(MPa)
  最大耗气量:4(m3/h)
  介质流量:4-12(L/min)
  自吸高度:2(M)
  扬 程:4(M)
  工作原理

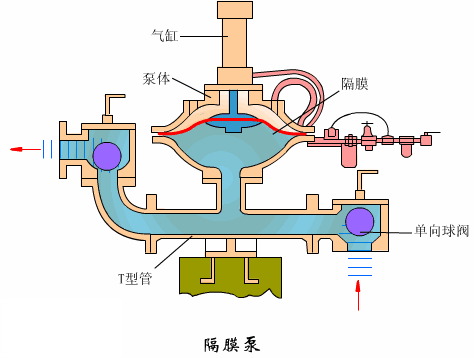

  气动单向隔膜泵由工作腔和气动腔两大部分组成,中间由隔膜片隔开,如下图示:压缩空气由进气口进入气动腔,由于压力增大使隔膜片向左移,主弹簧被压缩,单向阀开启,将工作腔中的介质压出,气动阀芯左移关闭进气口,空气经阀瓣、气动套、气压室,由出气口排出,气动腔减压,隔膜片复位并向右推,进气口开启,进入下一个动作周期。连续往复式运动引导介质吸入和排出,完成介质的输送工作。
  工作特性
  气动单向隔膜泵广泛应用于包装印刷业的水性油墨印刷机、凹版印刷机、柔性版印刷面的墨料提升循环系统,也可用于输送其他各种粘度的液体,如水、油、浆液、腐蚀性或带微
  小固体颗粒的液体。以压缩空气为动力,工作过程中不会产生火花、静电和电磁干扰,可直接用于易燃易爆场所。结构合理,操作方便。介质的流量可根据其粘度及使用需求量,通过改变气源压力或针型阀的进气量来进行无极调节。QBY-HL2002型泵配有回墨手柄,工作完毕后同时按下两个手柄,泵及管道内的存余介质会自动返回到容器中,节约原料,便于清洗(再次工作时需先拉出手柄)。对工作介质有腐蚀性的用户,可提供专用抗腐蚀隔膜片以满足其特殊要求。
  使用优点
  气动单向隔膜泵具有质量可靠使用寿命长、噪音底、震动小、永不死机、做工精细等六大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、双吸泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。南方泵业开动前,先将泵和进水管灌满水,水泵运转后,在 叶轮高速旋转而产生的离心力的作用下,叶轮流道里的水被甩向四周,压入蜗壳,叶轮入口形成真空,水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。
  1、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
  2、气动单向隔膜泵不需灌引水,吸程高达5米,达70米,出口压力≧7bar
  3、气动单向隔膜泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。
  4、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
  5、可以浸没在介质(起决定作用的物质)中工作
  6、不必用电,在易燃、易爆场所使用安全可靠
  7、气动单向隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
  9、气动单向隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;
  10、可输送较粘的液体(粘度在1万厘泊以下);
  气动单向隔膜泵的使用范围
  1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
  2.泵吸油漆、树胶、颜料。
  3.粘合剂和胶水、全部种类可用泵吸取。
  4.各种瓦、瓷、砖器及陶器釉浆。
  5.油井钻好后,用泵吸沉积物及灌浆。杭州南方由于叶轮进口不可能形成绝对真空,因此离心泵吸水高度不能超过10米,加上水流经吸水管路带来的沿程损失,实际允许安装高度(水泵轴线距吸入水面的高度)远小于10米。
  6.泵吸各种乳剂和填料。
  7.泵吸各种污水。
  8.用泵为油轮,驳船清仓吸取仓内污水。
  9.啤酒花及发酵又称酦酵粉稀浆、糖浆、糖蜜。
  10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
  11.各种橡胶浆。
  12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
  13.各种剧毒、易燃、易挥发液体。
  14.各种强酸、强碱、强腐蚀液体。主要用来输送液体包括 水、油、酸碱液、 乳化液、悬乳液和 液态金属等,也可输送液体、气体混合物以及含悬浮固体物的液体。
  15.各种高温液体最高可耐150℃。
  16.作为各种固液体分离设备的前级送压装置
