工程塑料隔膜泵的工作原理

作者:永嘉县启正水泵有限公司  来源:http://www.qz0577.com/  更新时间:2017-7-1 15:34:57  点击次数:
在泵的两个对称工作腔中A、B中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔中隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。在图示中压缩空气由E进入配气阀,使膜片向右运动,则A室的吸力使介质由C入口流入,推开球阀进入A室,球阀则因吸入而闭锁;B室中的介质则被挤压,推开球阀由出口D流出,同时使球阀闭锁,防止回流,就这样循环往复使介质不断从C入口处吸入,D出口处排出。

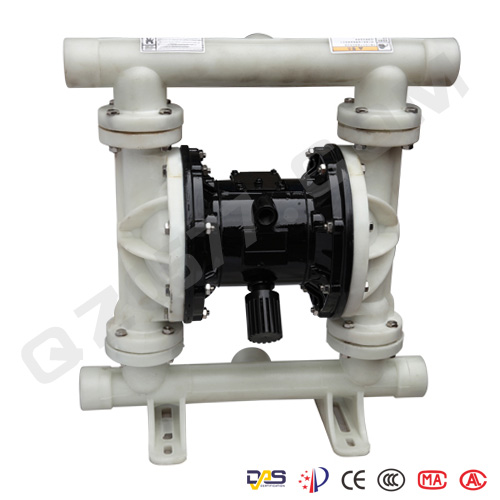

工程塑料隔膜泵
关键词:工程塑料隔膜泵
